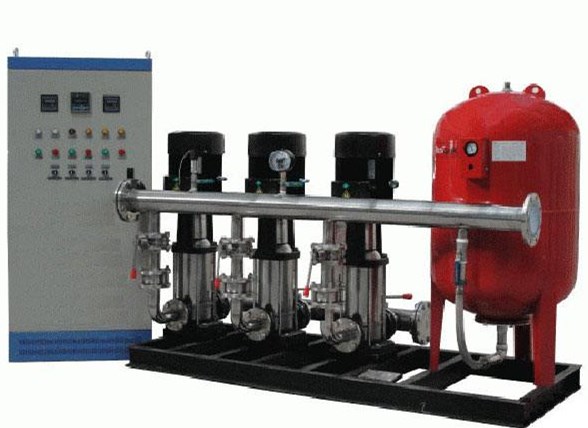

恒壓變頻供水裝置(一)

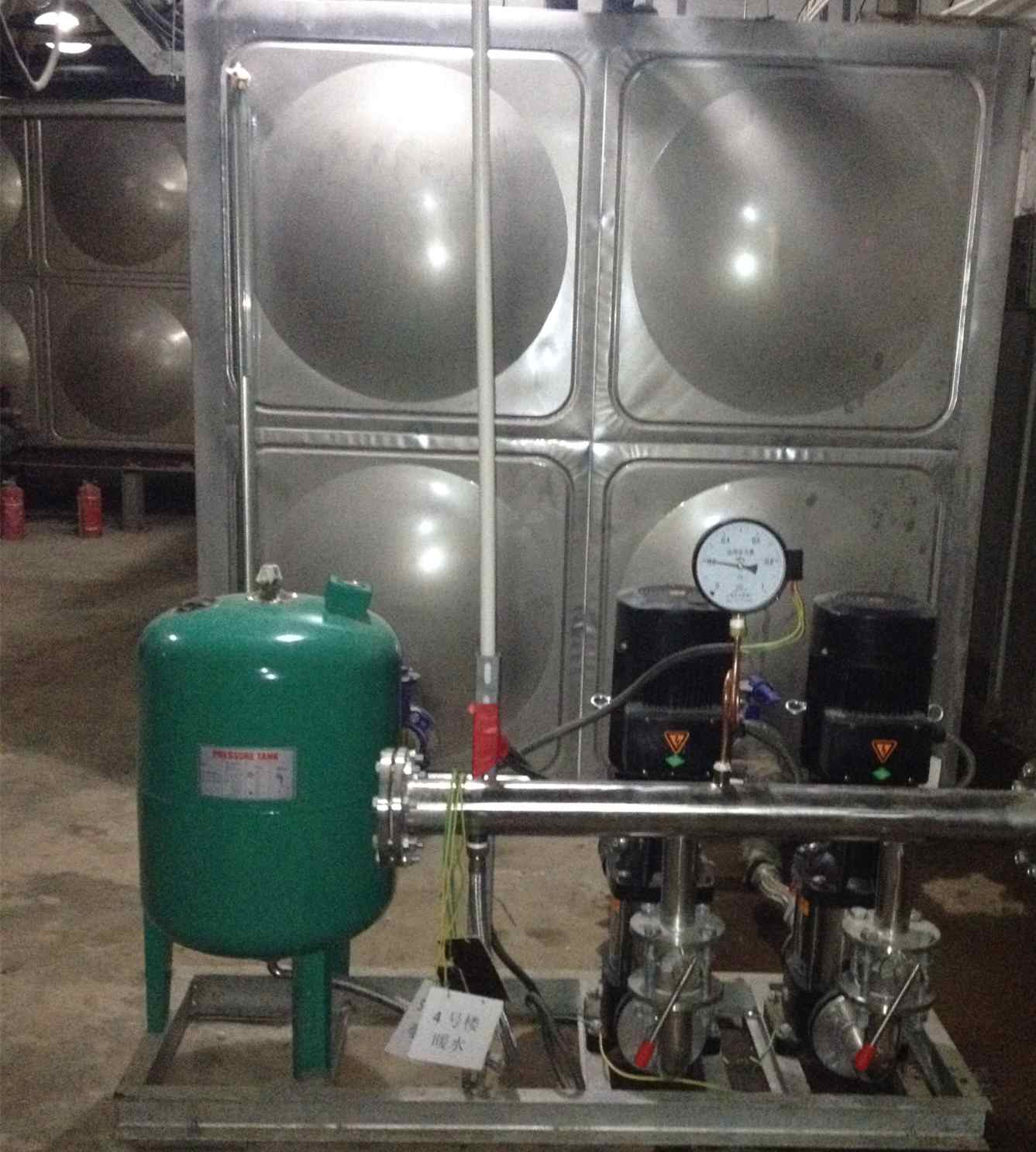

恒壓變頻供水裝置(二)

產品簡介

全自動變頻調速供水設備是把微機技術、變頻技術與電機控制技術相結合的新型的供水設備;是取代高位水箱、水塔的理想產品;是對氣壓供水設備的發展和補充。該設備由可編程控制器、變頻調速器、控制電路及電機泵組成閉環供水控制系統，完全可以滿足供水系統管網中的壓力保持恒定。使得整個供水系統始終保持高效節能的 運行狀態。

全自動變頻調速供水設備有生活專用供水、生活消防兩用供水、變頻定壓補水等系統。

適用范圍

1、生活供水。

2、工業用水，特別要求恒壓的生產用水。

3、高層建筑、生活小區、軍事設施的消防用水。

4、舊有給水系統(氣壓、水塔、高位水箱)的改造。

5、變頻定壓補水系統。

主要特點

1、采同微機控制，全自動運行，管理簡單，使用方便、可靠。

2、結構緊湊，占地面積小，投資省，安裝方便，便于集中管理。

3、功能齊全，通過面板操作實現用戶所需的各種功能。

4、按所需壓力，根據用水量的變化來調節電機泵的轉速，使設備恒壓供水，達到高效節能的目的。

5、對多臺電機泵均能可靠地實現軟啟動，大大延長了設備的使用壽命。

6、根據流量的變化自動完成對多臺水泵進行循環軟啟動運行、停止的全部過程。

7、帶有小型氣壓水罐裝置，由遠傳壓力表發饋到控制器，從而使設備在小流量或零流量時可以停

機，進一步降低能耗，延長了設備的使用壽命。

8、保護功能完備：欠壓保護、超壓保護、過載保護、短路保護、失速防止等。

9、工作泵與備用泵具有周期性運轉，自動巡檢和手動巡檢功能。

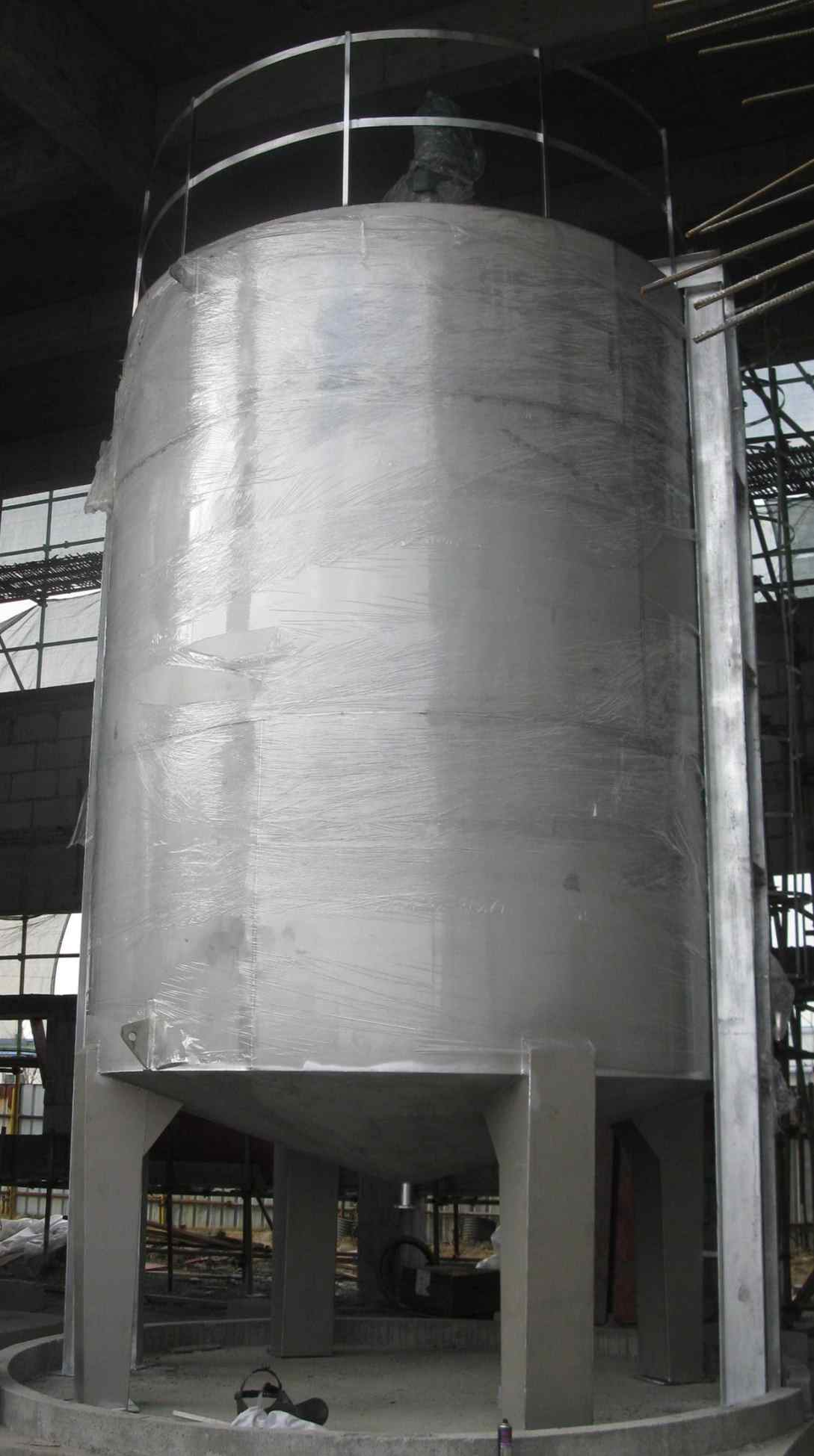

不銹鋼立式儲罐 (1)

不銹鋼立式儲罐(2)

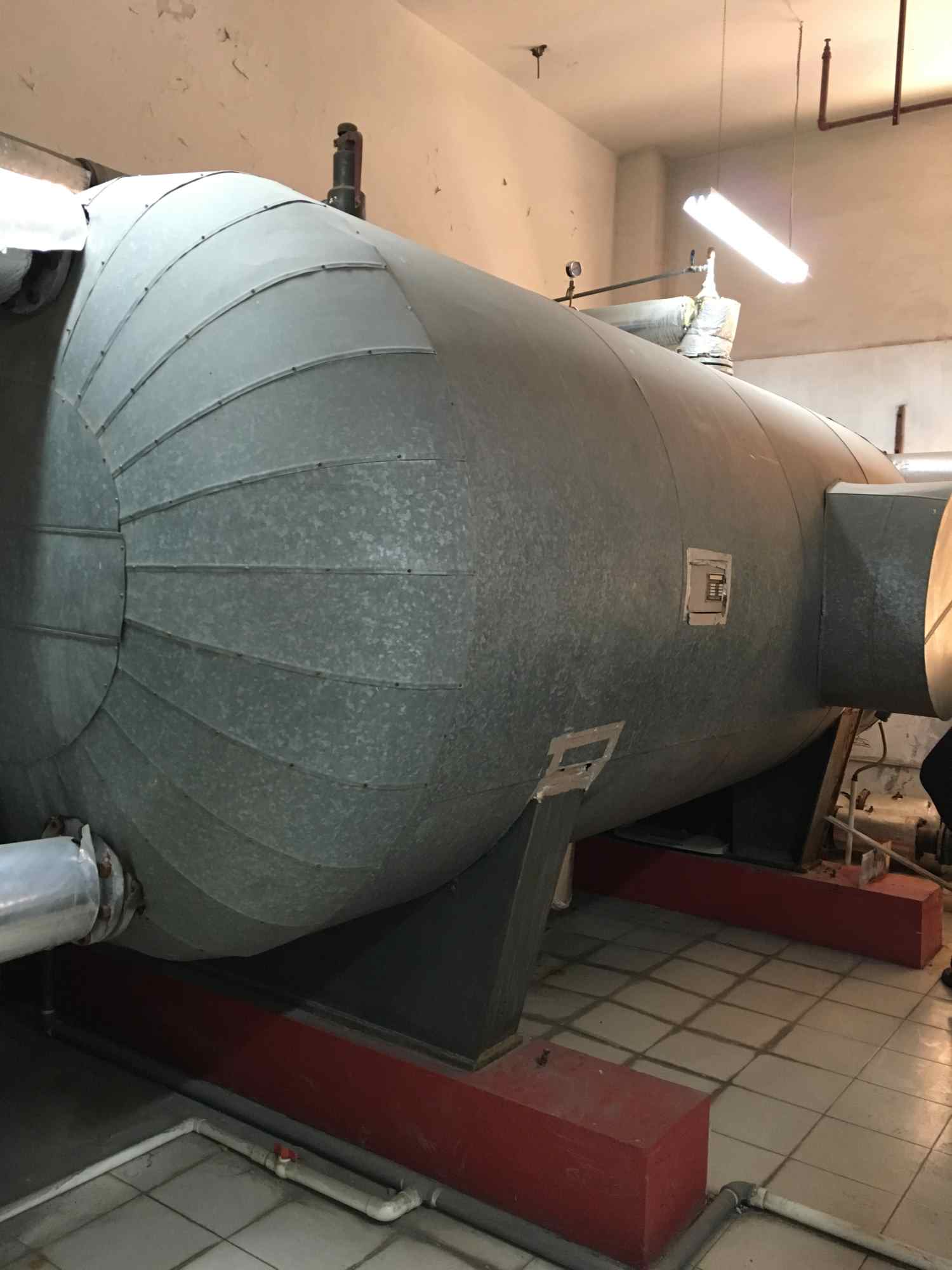

不銹鋼臥式儲罐

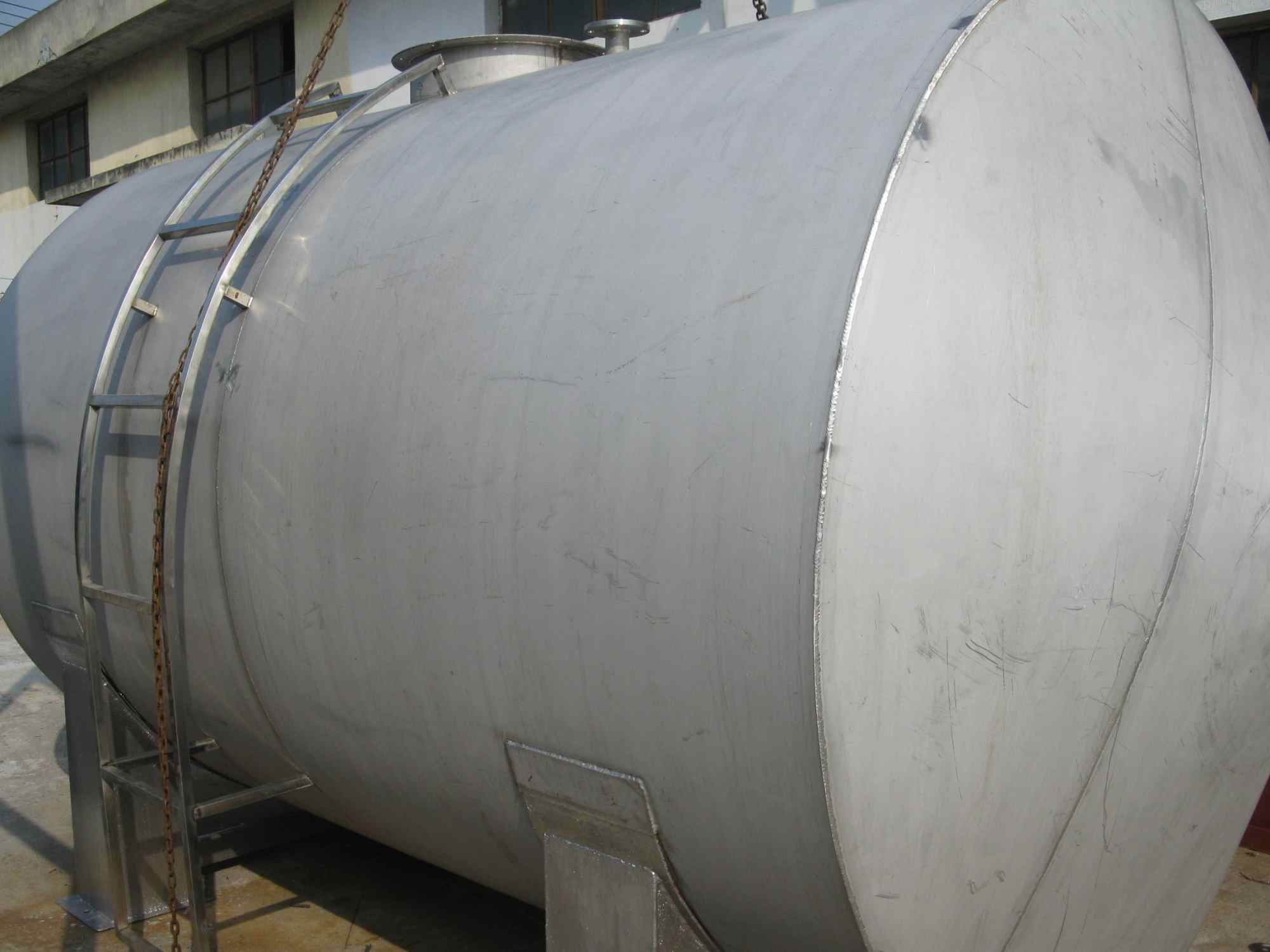

3、不銹鋼臥式儲罐

不銹鋼儲罐分類

1.按形式分類：可分為立式不銹鋼罐，臥式不銹鋼罐.

2.按用途分類：可分為釀酒類不銹鋼罐,食品類不銹鋼罐,制藥類不銹鋼罐,乳業類不銹鋼罐,化工類不銹鋼罐，石油類不銹鋼罐,建材類不銹鋼罐,電力類不銹鋼罐,冶金類不銹鋼罐.

3.按衛生標準分類：衛生級不銹鋼罐,普通不銹鋼罐.

4.按壓力要求分類：不銹鋼壓力容器,非不銹鋼壓力容器.

常見類型

不銹鋼儲罐，不銹鋼壓力罐，不銹鋼酒罐，不銹鋼奶罐，不銹鋼反應罐，不銹鋼真空罐，不銹鋼發酵罐

不銹鋼儲罐的特點：

1.不銹鋼罐有較強的耐腐性，它不受外界空氣及水中余氯腐蝕。每個球罐出廠前均經受超強的壓力測試和檢驗，在常壓下使用壽命可達100 年以上。

2.不銹鋼罐密封性好;密封式設計徹底杜絕了空氣飄塵中有害物質和蚊蟲入侵罐內，確保水質不受外界污染和滋生紅蟲。

3.科學的水流設計使罐底的沉淀 物不因水流而翻起，保證生活用水和消防用水自然分層，經 罐體出來的生活用水的混濁度降低 48.5% ; 但水壓卻明顯的增加。有利于提高生活用水和　消防用水設施的性能。

4.不銹鋼罐無需經常清洗;水中的沉淀物質只需定期打開罐底的排污閥便可排出。每 3 年可用簡易設 備清除水垢一次，大大降低清洗費用和完全避免人體細菌病毒污染。

不銹鋼儲罐的用途：

不銹鋼儲罐，是以不銹鋼為原料制成的儲罐。和普通的滾塑儲罐相比，不銹鋼儲罐可以耐受更高的

銹鋼無菌罐 (1)

銹無菌罐(2)

一、無菌罐結構功能

1、本系列容器具有加熱和保溫功能，按GB150-89<<鋼制壓力容器技術條件>>進行設計、制造、試壓和驗收。

2、容積有100L-10000L等規格，也可根據客戶實際需要進行設計、加工。

3、容器保溫材料采用耐高溫、抗老化整體珍珠棉保溫。

4、接口為國際標準快裝卡盤式, 內膽為用進口316L或304內, 表面鏡面拋光Ra≤0.28 m, 外表面拋亞光、鏡 面、噴砂或冷軋原色亞光。

5、罐體有液位計、空氣呼吸口、溫度計、進出液口、循環泵接口、人孔、CIP清洗球、視鏡、視燈。

二、無菌罐用途

1、包裝一種產品時，無菌罐作為緩沖罐。

2、用于乳制品、酒類發酵,是一個無菌、無污染的過程,發酵罐采用了無菌系統，避免和防止了空氣中微生物的污染

3、如果包裝機中有一臺意外停機，無菌罐用于照應停機期間的剩余產品。

4、兩種產品同時包裝首先將一個產品貯滿無菌罐，以保證整批包裝;隨后，UHT設備轉換生產另一個產品并直接在包裝線上進行包裝。

5、在生產線上有一個或多個無菌罐為生產計劃安排提供了靈活的空間。

專業成就品質，合肥硬派一直致力于各種不銹鋼罐，過濾器設備的設計、生產。

三.無菌水箱適用

• 作為一個無菌罐單元,一個無菌罐連接了超高溫設備和包裝設備。無菌罐的無菌時間大于生產時間，不僅保證了連續生產的產品質量，而且避免了由于生產停止或包裝線超負荷而發生的產品再次加熱。另|外一個優點是，無菌產品的滅菌中間儲罐保證了即使在CIP時后續生產也可以進行。

• 由產品的量來決定，罐的大小可以是從0.5—20噸。

• 無菌罐單元可以獨立滅菌,并可以靈活連接到一條或多條生產線或包裝線，所以不同的產品可以被同時灌裝而不需人工混合。

四.生產安全性能

• 無菌罐單元通過恒壓和溫度控制來保證 高級別的生產安全。在無菌罐的外部設備上加裝蒸汽 的隔離控制是無菌罐的標準之一。因此一個連續的無菌生產環境達到了。

詳細介紹無菌罐系統的功能、結構、工藝過程及控制原理，有利于無菌罐國產化

目前，隨著我國經濟的發展和人民生活水平的提高，各種飲用水，飲料、乳品的消費日益增大，自然對食品包裝提出更高要求：保質期長，口味不變。于是各種無菌飲用水，飲料、無菌奶、無菌食品等無菌產品不斷涌現，且市場前景看好。這使得許多食品企業積極引進國外 的無菌生產線。但為了節省外匯，都盡量引進 的設備和國內沒有的設備，如果能自行開發制造，就不必進口。我們開發研制無菌罐系統正是出于這一目的。本系統是我們課題組結合瑞典利樂、日本精研舍的設備優化設計而成的。

1 無菌罐系統的作用

無菌罐系統是無菌生產線中的關鍵設備之一，是接收經過超高溫殺菌的物料的緩沖罐和貯存罐。近年來國外 的無菌罐系統不斷被進口，刺激著我國國內企業對此類設備的開發生產。近兩年來在上海、浙江、廣東等地有小型的無菌罐生產，對我國無菌包裝技術的發展起到了良好的促進作用。但國產的此類設備普遍存在無菌時間短，無菌化性能不穩定，自動化程度不高、產量低等問題。作者根據長期研發實踐，借鑒國外同類 設備的原理，擬就此設備的無菌化在理論上作以深入探討，以便有利于國產化。

2  無菌罐系統的結構:

此系統是作為接收無菌物料的緩沖罐和貯罐，它主要由罐體、閥組和控制三部分組成。

罐體材質為SUS304不銹鋼，結構為夾套式。罐體的較大工作壓力為0.3MPa，同時也可以耐真空。罐體支腿高度可調節。罐內頂部裝有旋轉清潔球，可切換接人CIP，對罐體進行清洗。夾套上部有布水器，以利于滅菌后罐體冷卻

3. 罐體和閥組的冷卻

罐體經過蒸汽滅菌后，冷卻水自動在夾套中由噴淋管噴出，罐體溫度隨之下降，同時罐內壓力下降。為防止壓力下降太快，罐底的壓力傳感器打開電磁閥、調節閥，向罐內通人無菌空氣，維持罐體的壓力平衡。冷卻時間為900s。

4.  灌裝

在灌裝及排放物料的過程中，除油無菌空氣經過兩個0.22μm機的空氣過濾器及壓力調節閥進入罐體上部，使罐體底部的壓力始終保持恒定，從而保證給灌裝機穩定供料。同時與物料管及無菌閥相連的蒸汽管路中通有0.1 MPa的蒸汽，形成一道無菌屏障，保證灌裝過程的無菌。

5. CIP清洗

CIP清洗管路設有兩路：停止生產后，操作人員發出清洗命令，管路接人CIP清洗液，一路通過管內頂部的旋轉清洗球，對罐體及管路進行清洗;另一路通過幾個有機連接的無菌閥對灌裝機及管路進行清洗。由于罐體及管路的內壁均光潔度很高，且無死角，細菌無法停留，從而也保證管路的無菌。

首先通人濃度為1%，溫度為70℃的堿液，沖刷罐內壁5min;接著罐體接人冷水沖洗10min。如果罐體內壁結有水垢，則需用1%的酸液清洗20min，再用清水清洗后排出所有液體。

6.工藝控制

整個生產過程根據工藝要求，由PLC自動控制。工藝簡圖如圖1.

7. 總結

此系統為罐及閥組的有機結合，屬于工藝設備。雖然機加工量不大，但涉及機械、食品、化工、微生物等多個學科，只有的綜合運用它們，才能實現系統預設技術指標。

當前無菌罐設備運行不好，作為國內無菌罐設備企業，他們往往首先關注硬件，即配件及其加工、控制元件等問題。作為設計及研究者，我覺的這些不是根本問題，關鍵是軟件，即工藝過程是否合理，控制是否恰當?shù)葐栴}。

不銹鋼水箱按用途分為：不銹鋼儲水箱、不銹鋼加熱水箱、不銹鋼儲油水箱、不銹鋼儲溶劑水箱。

產品按形狀分為：圓柱型水箱、方型水箱。

不銹鋼水箱采用全封閉式，重量輕，安裝、使用、維護方便等特點，解決了傳統的水泥儲水箱的所有缺陷。水箱外膽選材常用不銹鋼、彩鋼板等材質加工成模塊 ，保溫層可采用聚胺脂、PEF棉等材料，可根據客戶實際用途選擇。

裝配式不銹鋼規格表：

不銹鋼圓形水箱圖（1）

不銹鋼圓形水箱圖（2）

產品選用優質不銹鋼304#2B板材制造，具有重量輕、占地面積小，經濟實用，美觀大方，安裝、運輸、保養都十分方便的特點， 產品可以項目非標定制。

1.   分類與命名

2. 產品按用途分為：不銹鋼儲水箱、不銹鋼加熱水箱、不銹鋼儲油水箱、不銹鋼儲溶劑水箱。

3. 產品按形狀分為：圓柱型水箱、方型水箱。

4. 圓柱型水箱按底面形狀分為：平底型、圓弧型;按安裝方式不同又分為：立式型水箱、臥式型水箱。

圓柱形不銹鋼水箱規格型號(見表)

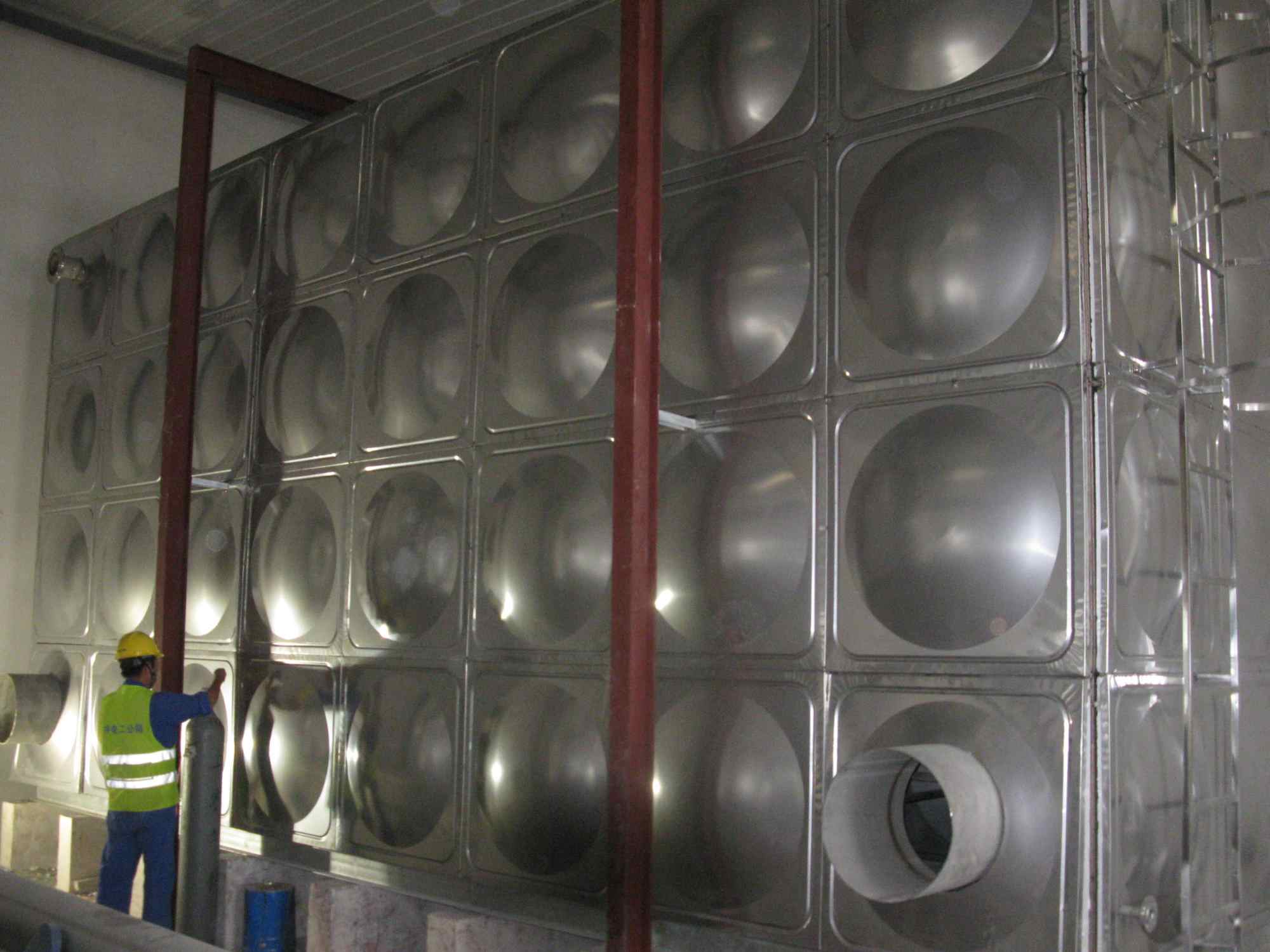

裝配式不銹鋼水箱圖

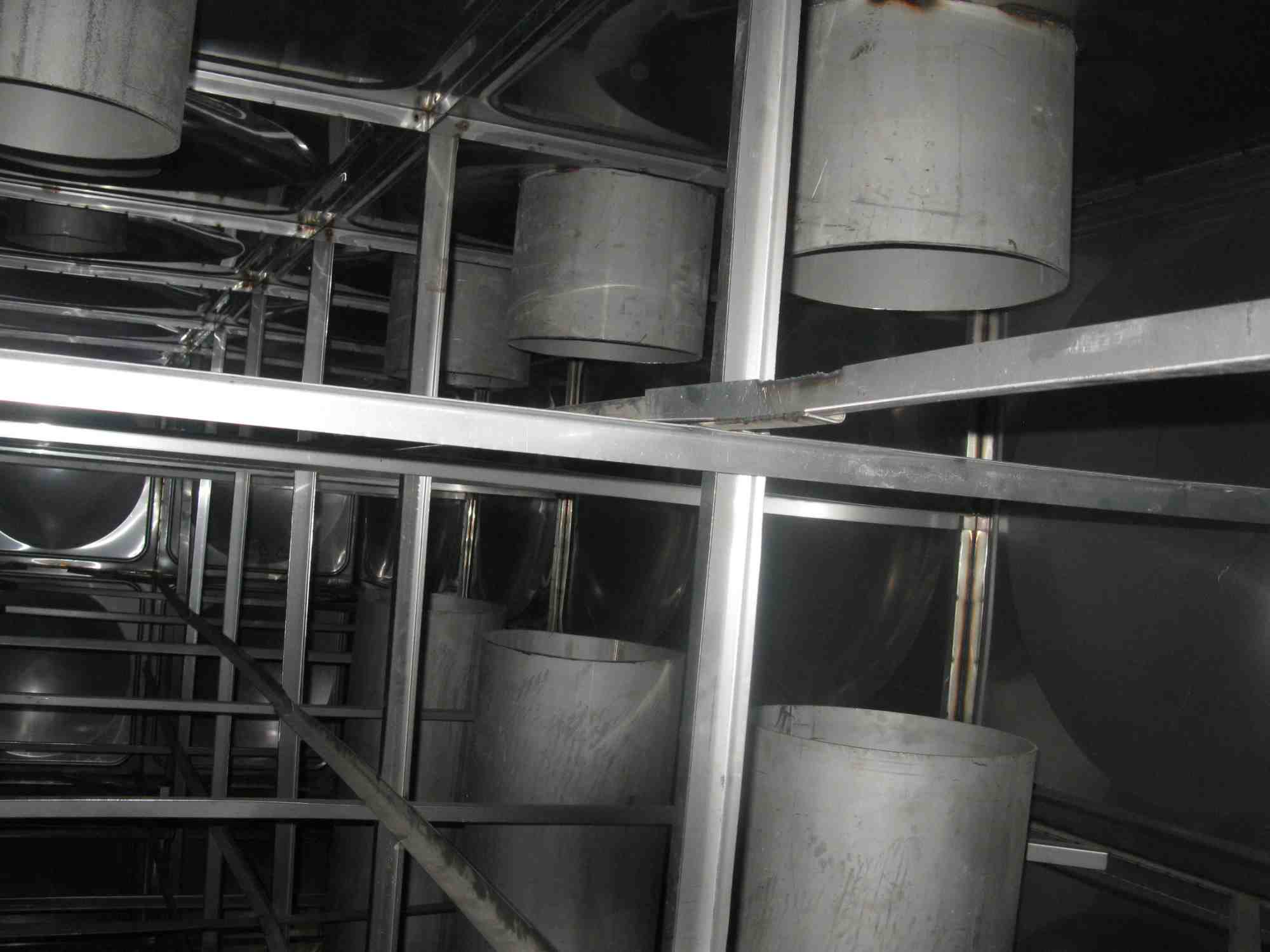

水箱內部圖片

裝配式不銹鋼水箱，又稱模塊式拼裝水箱主要類別：

不銹鋼冷水箱、保溫水箱 ：

水箱內外膽模塊式任意組合，美觀大方，節能效果好，用戶可根據設計需要任意組合(標準板塊為1000*1000.1000*500.500*500)，無論高樓樓頂或地下室，均較易搬運，現場配合開孔，施工更方便。

不銹鋼水箱采用全封閉式，重量輕，安裝、使用、維護方便等特點，解決了傳統的水泥儲水箱的所有缺陷。

水箱外膽選材常用不銹鋼、彩鋼板等材質加工成模塊 ，保溫層可采用聚胺脂、PEF棉等材料，可根據客戶實際用途選擇。

電熱、盤管蒸汽不銹鋼水箱：

電加熱和盤管蒸汽加熱作為另一種熱水解決方案，經過設計改良后的電熱水箱、盤管蒸汽不銹鋼水箱，可根據客戶需求制作， 計算盤管加熱時間。電加熱通常配備在太陽能配套儲熱水箱上，作為特殊情況下的保證熱水需求的備用。

按用途分為：

不銹鋼儲水箱、不銹鋼加熱水箱、不銹鋼儲油水箱、不銹鋼儲溶劑水箱。

按形狀分為：

圓柱型水箱、方型水箱。

不銹鋼水箱采用全封閉式，重量輕，安裝、使用、維護方便等特點，解決了傳統的水泥儲水箱的所有缺陷。

水箱外膽選材常用不銹鋼、彩鋼板等材質加工成模塊 ，保溫層可采用聚胺脂、PEF棉等材料，可根據客戶實際用途選擇。

裝配式不銹鋼規格表
